◇产品特点
采用晶体管线性放大电路结构，输出纯净、稳定的正弦波，经特殊处理，含谐波成分小，不产生干扰、精度高、噪声小；
测量精度高，适用半波及其类似的带直流成分的各种波形测试；
提供嵌入式智能PC机监控系统；

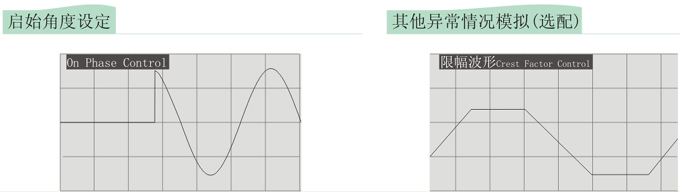

可设定波形的启始角度(0-359℃)，适合量测非线性负载的峰值电流；
采用先进的直接数字频率合成器（DDS）波形产生技术，频率稳定度高，连续性好；
全范围可调输出电压0-150V，0-300V，（0-600 V选购）步距0.1V；
输出频率45-120Hz（40-500 Hz选购） , 步距0.1 Hz；
输出电流限定功能；
具有9组记忆，可以将常用的参数(电压V、频率F)存储，以便使用时轻松调用；
具有RS232C、RS485、GPIB通讯接口，指令执行时间小于1ms；
保护模式：过压，过流，过载，短路，限流等；
提供均方根电压，均方根电流，有功功率，频率，功率因素，峰值电流等读值；
对100％除载加载，稳压反应时间在2ms以内，超载能力强，瞬间电流能承受额定电流的3倍；
电压、频率、时间、角度设定，数字式按键输入，精确度高;
本机一次可执行30组不同电压、频率、渐变时间、运行时间之设定， 并可作连续作999999次循环测试。运行时间最短可以设定1ms，可用于模拟恶劣市电测试，实现突波、陷波功能；
◇产品应用
标准19寸机箱，适合机柜安装。
自动化测试系统 OA产品测试 产品测试及开发
产品寿命及安全测试 电磁兼容测试

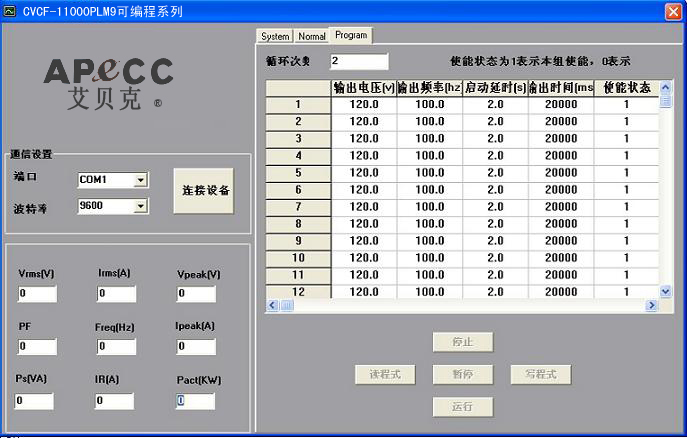

◇智能化PC机监控系统

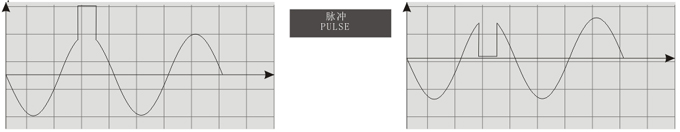

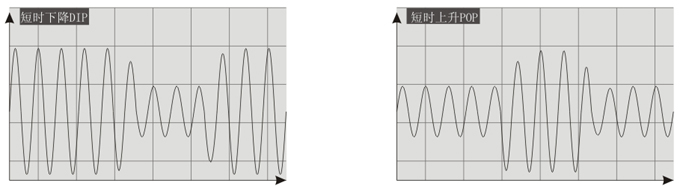

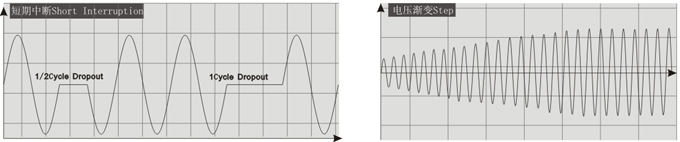

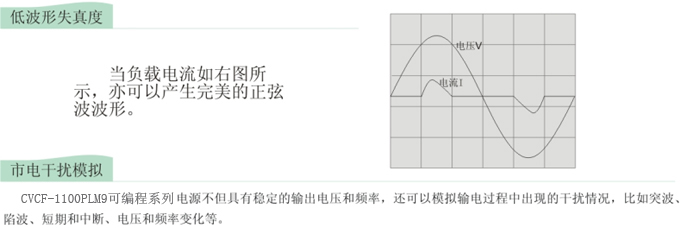

◇相关波形
|
CVCF-11000PLM9可编程系列产品规格 |
|
型号Model |
11000PLM9 |
11001PLM9 |
11002PLM9 |
11003PLM9 |
11004PLM9 |
|
|
容量Power |
500VA |
1KVA |
2KVA |
3KVA |
4KVA |
5KVA |
|
制作方式Working |
线性放大 |
| 输入INPUT |
|
相数Phase |
1φ2W |
|
电压Voltage |
220V±10％ |
|
频率Frequency |
47Hz – 63Hz |
|
输出OUTPUT |
|
相数Phase |
1φ2W |
|
电压Voltage |
0-150VAC / 0-300VAC (0-600V可选)，AUTO |
|
频率Frequency |
45-120Hz(40-500Hz可选)，0.1Step |
|
最大电流 Max Current |
L=120V |
4.2A |
8.4A |
16.7A |
25A |
33.4A |
42A |
|
H=240V |
2.1A |
4.2A |
8.4A |
12.5A |
16.7A |
21A |
|
显示LCD Display |
电压Vrms、电流Arms、频率Fre、功率Wattage、功率因数PF、峰值电流AP |
|
负载稳压率
Load Regulation |
0.3％ |
|
波形失真 T.H.D |
0.3％ |
|
频率稳定度 Frequency Regulation |
0.01％ |
|
电压解析度
Voltlage Resolution |
0.1V |
|
频率解析度
Frequency Resolution |
0.1Hz |
|
电流解析度
Current Resolution |
0.001A |
0.01A |
|
启始角度 On Phase |
0-359℃ |
|
存储组数Memory |
9组 |
|
可程组数 programmable |
30组 |
|
通讯接口Interface |
RS232C、RS485、GPIB通讯接口，指令执行时间小于1ms； |
|
限流设定I-LIM Set |
O-Max Current |
|
保护 Protection |
过流Over Current 过温 Over Temp 过载Over Load 短路Short Circuit |
|
重量(Kg) |
30 |
40 |
60 |
80 |
100 |
120 |
|
体积W×H×D(mm) |
430×178×540 |
430×445×550 |
|
运行环境 Environment |
0-40℃ 20-80％RH |
◇输出电压可达600V ◇规格如有变更恕不另行通知 |
